如何建造一個百級半導體芯片潔凈室

半導體芯片制造屬于光電半導體行業，有專門的半導體芯片潔凈室廠房，其生產車間需要達到百級潔凈室。

1、半導體芯片制造的基本流程

制作一顆半導體芯片的生產線是非常復雜的，大約會涉及到五十個行業、2000-5000個工序；就拿代工廠來說，需要先將“砂子”提純成硅，再切成晶元，然后加工晶元；晶元加工廠包含前后兩道工藝，前道工藝分幾大模塊——光刻、薄膜、刻蝕、清洗、注入；后道工藝主要是封裝——互聯、打線、密封；光刻是制造和設計的紐帶；其中許多工藝都在獨立的工廠進行，而使用的設備也需要專門的設備廠制造；使用的材料包括幾百種特種氣體、液體、靶材，都需要專門的化工工業；另外，集成電路的生產都是在超凈潔凈室進行的，因此還需要排風和空氣凈化等系統。

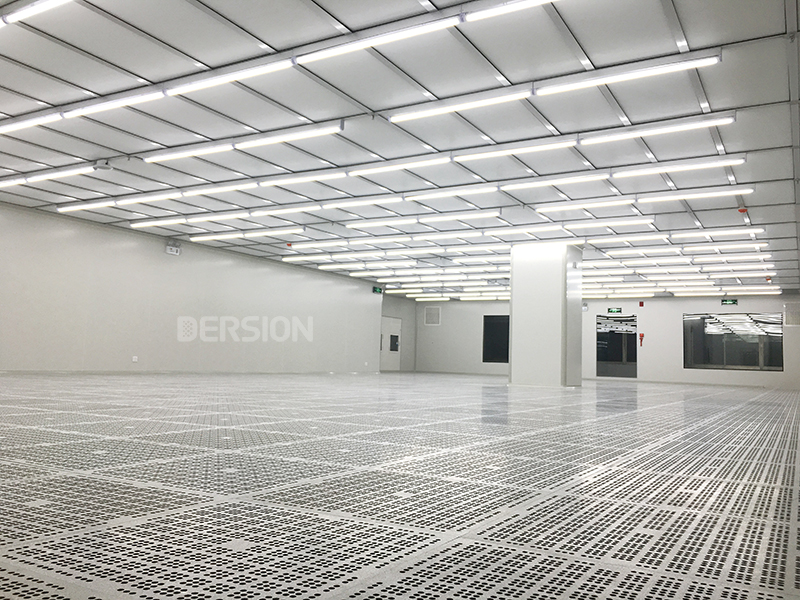

2、百級半導體芯片潔凈室廠房

半導體芯片廠對于生產環境的空氣潔凈度非常挑剔，就算是一粒小小的粉塵，粘在半導體芯片上也可能造成短路，進而直接影響成品率；粉塵的危害尚且如此，空氣中的化學污染就更不用說了；因此，半導體芯片生產一般是在無塵室中進行，并且生產半導體芯片的潔凈室潔凈度達到百級。

3、潔凈度百級潔凈室的標準：

大于等于0.5μm的塵粒數大于350粒/m3（0.35粒/L）到小于等于3500粒/m3（3.5粒/L）；大于等于5μm的塵粒數為0；

微生物大允許數：浮游菌每立方米不能超過5個；

溫度：22℃±2；

濕度：55%±5；

基本需要滿布FFU，做高架地板；

做MAU+FFU+DC系統，還有保持正壓，相鄰房間壓力梯度保證在10pa左右；

百級潔凈室若非得用換氣次數來衡量的話200次/h以上；

百級潔凈室若是以層流風速來說的話>0.35 m/s；

百級潔凈室若以HEPA高效空氣過濾器對吊頂覆蓋率的話>50%。
