眾所周知，無塵室、組裝式潔凈室內空氣潔凈度等級會達到1-100k級不等，維持空氣潔凈是進行潔凈室相關生產活動的所需條件，我們上篇文章中提到組裝式潔凈室的空氣凈化主要靠凈化設備、氣流組織、壓差控制這幾方面要素來管控。本文將針對其中的氣流組織進行詳細說明。

潔凈室的空氣潔凈度往往受到氣流的影響，影響氣流的因素有很多，如制程設備、人員、潔凈室組裝材料等，換言之，即人、機器、建筑等所產生的塵埃移動、擴散均受到氣流的支配。特別是在壁面，氣流會沿著壁面發生渦流作用，潔凈室內的工作桌、機器設備等障礙物，在相接處也會有渦流現象發生，渦流附近的潔凈度較差，所以設計時要靠完善氣流組織使渦流現象減少低，空氣質量控制達到好。而氣流組織設計是通過合理布置送風口、回風口、排風口來實現的，如果風口布置不合理不僅達不到所需的效果，甚至?xí)?dǎo)致潔凈室的設計失敗。

?

欲達到潔凈室氣流穩定效果，均一氣流之保持是一個重要因素，一般而言，均一氣流分為垂直單向流與水平單向流，單向流的氣流適合潔凈度要求高，面積較小的潔凈室，是空氣凈化中技術要求較高，效果好的氣流流形。另外還有亂流型氣流，適合面積較大、潔凈度要求不高潔凈室。德信致遠組裝式潔凈室采用垂直氣流流形，可以滿足百級高潔凈度的要求，下面我們就詳細介紹下垂直單向氣流。

垂直單向流

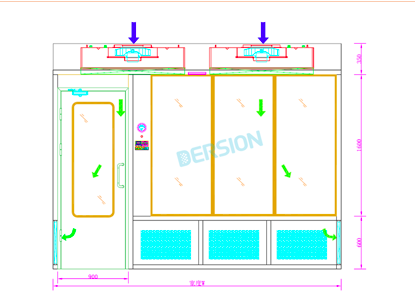

組裝式潔凈室FFU、空氣過濾器布置在頂棚，從送風口到回風口的氣流流經途中斷面幾乎不會變化，加上送風靜壓箱和過濾器的均壓作用，使得全室斷面上的流速比較均勻，而使氣流流向單向平行，沒有渦流。干凈的氣流不是單股或幾股，而是充滿全室斷面，所以這種氣流不是靠空氣參混稀釋作用，而是靠推出作用將室內臟空氣沿整個斷面排至室外，從而達到凈化空氣的目的。組裝式潔凈室垂直單向流空氣經架空地板及側墻下部設的回風口回至循環風機，從而形成上送下回及上送下側回的氣流流型。這種氣流組織可以使生產過程中所產生的塵埃快速排出室外而不會影響組裝式潔凈室其它工作區域。

要實現垂直單向流需滿足以下條件：

1）吹出面的風速不可有速度上的差異；

2）回風板吸入面的風速不可有速度上的差異；

3）速度過低或過高(0.2m/s，0.7m/s)均有渦流之現象發生，而0.5m/s之速度，氣流則較均一，且此風速能使空氣中的灰塵被有效帶走。

以上條件滿足能盡量減少渦流，防止塵粒的二次飛揚。垂直單向流的組裝式潔凈室與一般潔凈室相比，操作管理容易，運轉開始短時間內即可達穩定狀態，氣流將干凈空氣上送下回，不易被作業過程或作業人員影響從而減少對加工物的污染。

德信致遠作為組裝式潔凈室的開拓者，在氣流組織設計方面也精益求精，確保潔凈室凈化性能達到好。
